el缺陷檢測儀
更新時間： 2025-06-24

el缺陷檢測儀

產品型號
WX-EL2
產品品牌
萬象系
產品價格
電議 咨詢立享優惠

el缺陷檢測儀又稱太陽能電池板測試儀，光伏組件檢測儀，el缺陷檢測儀是一款專門用于監測光伏太陽能電池板的內部缺陷的儀器，設備搭載紅外相機可有效幫助用戶發現光伏板內部直流質量問題，適用于光伏組件檢測

產品詳情

el缺陷檢測儀產品簡介：

el缺陷檢測儀又稱太陽能電池板測試儀，光伏組件檢測儀，el缺陷檢測儀是一款專門用于監測光伏太陽能電池板的內部缺陷的儀器，設備搭載紅外相機可有效幫助用戶發現光伏板內部直流質量問題，適用于光伏組件檢測

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，

便攜式EL檢測儀搭載2400萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。

el缺陷檢測儀應用場景：

適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。

el缺陷檢測儀可識別缺陷類型：

隱裂

破片

碎片

斷柵

黑心

虛焊

工藝污染

低效率片

黑邊

燒結

過刻

穿孔

el缺陷檢測儀產品特點優勢：

1、2400萬級高清紅外相機、EL畫質更清晰

2、全時自動對焦模塊成像精度更高

3、無線控制設備檢測，快速成像

4、程控恒流電源現場檢測實現24小時不間斷測試

5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像

6、儲能電源現場檢測無需任何準備即可測試

7、2米碳纖維三腳架支架上組件多角度測試更便捷

8、整機無線遠程操作測試，一人即可完成整個項目

9、三防拉桿箱攜帶運輸輕便安全

應用領域：

場景

工廠組件、倉庫組件、電站現場組件測試、

測試

白天：戶外防紅外暗室測試；室內無太陽光環境測試

夜晚：直接三腳架測試，燈光月光無影響

對象

晶硅組件、薄膜組件（可定制）

數量

單塊組件成像檢測

規格參數：

模塊

配置

規格

相機模塊

像素

2416萬像素

分辨率

6000x4000

芯片

23.5x15.6mm、CMOS傳感器

紅外芯片

Lailx9s鍺芯片99.8%紅外折射率

精度

1.0mm/pixel

檢測速度

1～30s可調

弱電流測試

可在5A弱電流呈現清晰隱裂成像

光屏蔽

燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響

檢測面積

4000mm*2000mm

鏡頭

18mm廣角紅外鏡頭

對焦模式

全時自動對焦

電池

980mah

內存卡

32GB

數據線

10cm

電源模塊

容量

10AH

電芯

高性能離鋰電池

輸出電流

8A

電流精度

0.1A

輸出電壓

70V

電壓精度

0.1V

負載功率

100W～600W；上限不高于700W

檢測數量

300～500塊光伏板

控制面板

LED數顯程控面板

功能設置

無線遙控上電斷電

節電模式

上電10s后自動斷電

穩態模塊

恒定電源輸出電流電壓不受電量大小變化

電路保護

短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

上電線

10cm交流三孔輸入線

直流線

5m直流輸出線、MC4端口對接組件

電腦

平板電腦

華為平板32G

Wi-Fi

2.4G

內置2.4GWi-Fi無線控制模塊

軟件

檢測APP

無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等

PC

電腦軟件

檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件

支架系統

檢測支架

2米碳纖維支架

檢測云臺

支架一體式安裝，360度旋轉

定位模塊

檢測定位

十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率

使用環境

沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境

質保售后

2年質保、24H響應、72H故障解決方案、備品備件協調

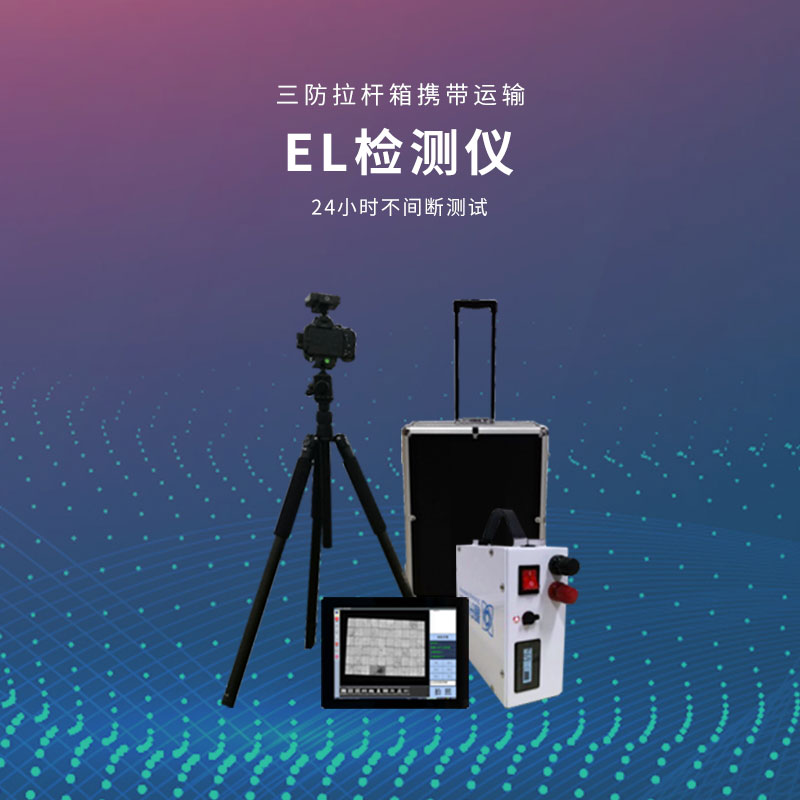

配置清單：

序號

名稱

規格

數量

單位

1

EL相機

2400萬紅外相機，全自動對焦

1

臺

2

EL紅外鏡頭

18mm廣角紅外鏡頭；精度0.8mm

1

臺

3

平板電腦

華為榮耀32G

1

臺

4

Wi-Fi傳輸模塊

內置2.4G Wi-Fi模塊

1

套

5

數據線/充電器

標準

1

套

6

相機電池

標準

2

套

7

檢測支架

2m碳纖維三腳架

1

套

9

檢測云臺

720云臺

1

臺

10

EL-DC移動電源

10AH儲能，70V，700W，恒流恒壓輸出，遙控器無線控制，續航300～500塊組件，10S自動斷電

1

臺

11

上電線

5米

1

根

12

檢測定位儀

十字鐳射激光定位，快速定位檢測組件位置

1

套

13

設備拉桿箱

專用三防儀器拉桿箱；

1

套

14

EL-APP檢測軟件

無線操作相機檢測，即時取景，圖傳查看，圖片下載，歷史圖片查看

1

套

15

windows軟件

檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件

1

套

*

適用場景

光伏電站安裝前測試；支架上組件測試



*

其他

標準應用設備，市場主流產品。
